EN 50182

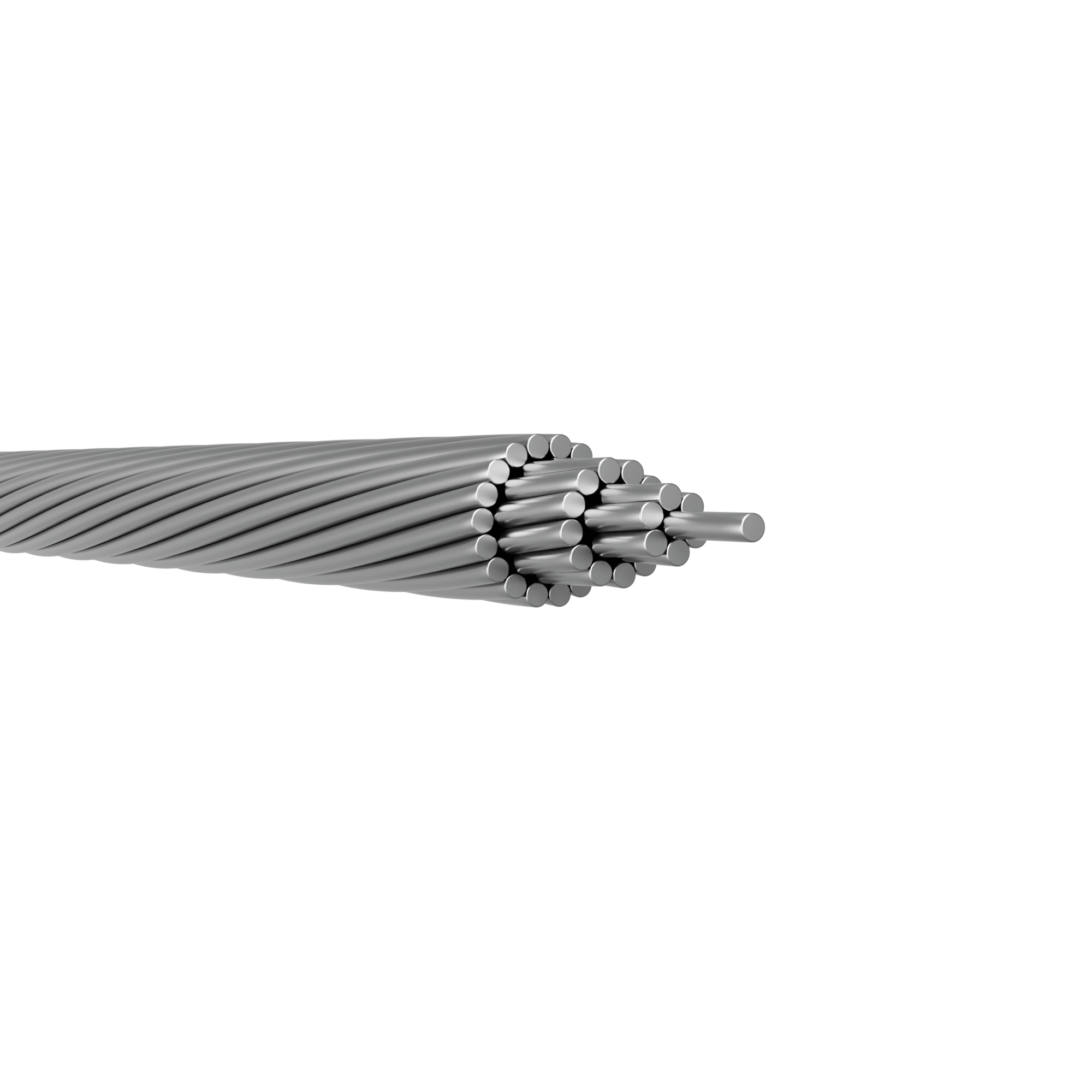

Standart: ACSR ALUMINUM CONDUCTOR STEEL REINFORCED
| Code Number | Cross Section | Wire Number & Diameter | Overall Diamater | Unit Weight | Rated Strength | Electrical Resistance at 20°C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | mm² | mm² | N° x mm | N° x mm | mm | kg/km | kg/km | kg/km | kN | Ohm/km | |
| Aluminium | ACS | Total | Aluminium | ACS | Conductor | Aluminium | ACS | Conductor | Conductor | Conductor | |
| LARL-30 | 26,7 | 4,4 | 31,1 | 6x2,38 | 1x2,38 | 7,14 | 73,2 | 29,3 | 102,5 | 10,2 | 1,0175 |
| LARL-56 | 46,8 | 7,8 | 54,6 | 6x3,15 | 1x3,15 | 9,45 | 128,3 | 51,4 | 179,7 | 17,2 | 0,5808 |
| LARL-78 | 67,4 | 11,2 | 78,6 | 6x3,78 | 1x3,78 | 11,34 | 185,0 | 74,0 | 259,0 | 23,0 | 0,4033 |
| LARL-145 | 119,3 | 27,8 | 147,1 | 30x2,25 | 7x2,25 | 15,75 | 330,0 | 184,0 | 514,0 | 55,1 | 0,2244 |
| LARL-180 | 147,3 | 34,3 | 181,6 | 20x2,50 | 7x2,50 | 17,50 | 407,0 | 227,0 | 634,0 | 66,3 | 0,1818 |
| LARL-280 | 241,7 | 39,4 | 281,1 | 26x3,44 | 7x2,68 | 21,80 | 667,0 | 262,0 | 929,0 | 87,6 | 0,1131 |
| LARL-380 | 337,3 | 43,7 | 381,0 | 54x2,82 | 7x2,82 | 25,38 | 932,0 | 290,0 | 1,222,0 | 109,6 | 0,0820 |
| LARL-455 | 402,3 | 52,2 | 454,4 | 54x3,08 | 7x3,08 | 27,72 | 1,112,0 | 345,0 | 1,457,0 | 129,4 | 0,0688 |
| LARL-516 | 483,4 | 33,4 | 516,8 | 45x3,70 | 7x2,47 | 29,61 | 1,339,0 | 221,0 | 1,560,0 | 117,4 | 0,0585 |
| LARL-545 | 484,5 | 62,8 | 547,3 | 54x3,38 | 7x3,38 | 30,42 | 1,339,0 | 416,0 | 1,755,0 | 153,2 | 0,0571 |
| LARL-635 | 565,0 | 71,6 | 636,6 | 54x3,65 | 19x2,19 | 32,85 | 1,562,0 | 475,0 | 2,037,0 | 177,5 | 0,490 |
