EN 50182

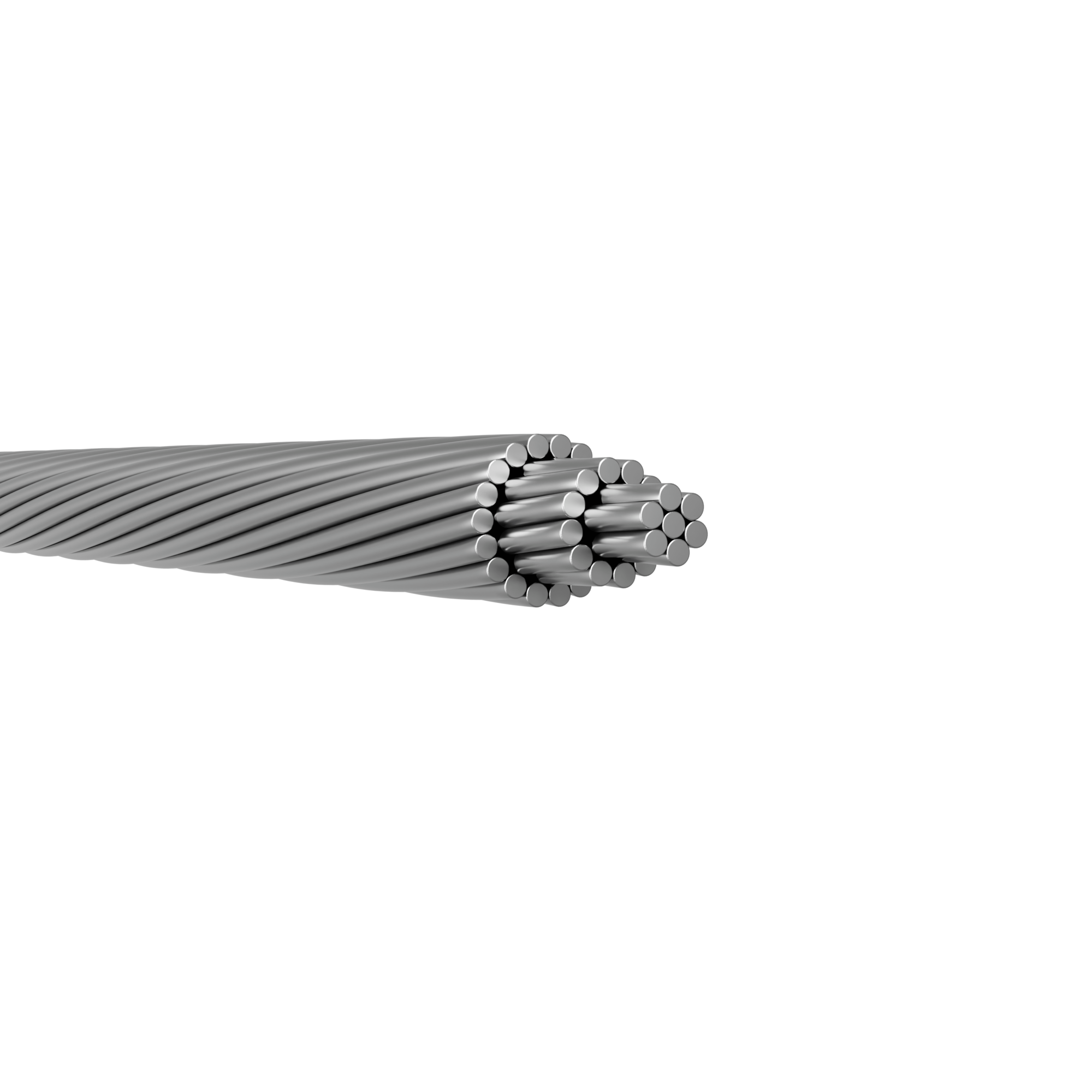

Standart: ACSR ALUMINUM CONDUCTOR STEEL REINFORCED
- <p>Characteristics of aluminium conductors steel reinforced used in Norway - Type AL1/ST1A</p>
| Code | New Code | Areas | No Of Wires | Wire Diameter | Diameter | Mass Per Unit Lenght | Rated Strength | DC Resistance | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aluminium | Steel | Total | Aluminium | Steel | Core | Cond. | |||||||
| mm2 | mm2 | mm2 | Al | Steel | mm | mm | mm | mm | kg/km | kN | Ω/km | ||
| 27-AL1/9-ST1A | FA 16 8/1 | 26.7 | 9.3 | 36.0 | 8 | 1 | 2.06 | 3.44 | 3.44 | 7.56 | 145.6 | 15.02 | 1.077 |
| 38-AL1/13-ST1A | FA 25 8/1 | 38.0 | 13.3 | 51.3 | 8 | 1 | 2.46 | 4.11 | 4.11 | 9.03 | 207.7 | 21.25 | 0.755 |
| 40-AL1/7-ST1A | FA 25 6/1 | 39.6 | 6.6 | 46.2 | 6 | 1 | 2.90 | 2.90 | 2.90 | 8.70 | 160.0 | 14.27 | 0.723 |
| 52-AL1/30-ST1A | FA 35 12/7 | 52.5 | 29.6 | 82.1 | 12 | 7 | 2.36 | 2.32 | 6.96 | 11.70 | 376.4 | 42.92 | 0.550 |
| 53-AL1/19-ST1A | FA 35 8/1 | 53.2 | 18.6 | 71.8 | 8 | 1 | 2.91 | 4.86 | 4.86 | 10.70 | 290.5 | 29.45 | 0.540 |
| 56-AL1/9-ST1A | FA 35 6/1 | 55.8 | 9.3 | 65.1 | 6 | 1 | 3.44 | 3.44 | 3.44 | 10.30 | 225.1 | 19.42 | 0.513 |
| 79-AL1/46-ST1A | FA 50 12/7 | 79.3 | 46.2 | 125.5 | 12 | 7 | 2.90 | 2.90 | 8.70 | 14.50 | 580.5 | 66.18 | 0.364 |
| 80-AL1/13-ST1A | FA 50 6/1 | 79.6 | 13.3 | 92.9 | 6 | 1 | 4.11 | 4.11 | 4.11 | 12.30 | 321.4 | 27.33 | 0.360 |
| 111-AL1/19-ST1A | FA 70 6/1 | 111.3 | 18.6 | 129.9 | 6 | 1 | 4.86 | 4.86 | 4.86 | 14.60 | 449.4 | 38.21 | 0.257 |
| 112-AL1/65-ST1A | FA 70 12/7 | 111.5 | 65.1 | 176.6 | 12 | 7 | 3.44 | 3.44 | 10.30 | 17.20 | 816.8 | 89.97 | 0.258 |
| 112-AL1/18-ST1A | FA 70 26/7 | 111.8 | 18.2 | 130.0 | 26 | 7 | 2.34 | 1.82 | 5.46 | 14.80 | 451.2 | 40.87 | 0.258 |
| 151-AL1/25-ST1A | FA 95 26/7 | 151.1 | 24.7 | 175.8 | 26 | 7 | 2.72 | 2.12 | 6.36 | 17.20 | 610.5 | 54.59 | 0.191 |
| 151-AL1/35-ST1A | FA 95 30/7 | 150.8 | 35.2 | 186.0 | 30 | 7 | 2.53 | 2.53 | 7.59 | 17.70 | 692.1 | 65.76 | 0.191 |
| 191-AL1/31-ST1A | FA 120 26/7 | 191.2 | 31.1 | 222.3 | 26 | 7 | 3.06 | 2.38 | 7.14 | 19.40 | 771.6 | 67.05 | 0.151 |
| 191-AL1/45-ST1A | FA 120 30/7 | 191.4 | 44.7 | 236.0 | 30 | 7 | 2.85 | 2.85 | 8.55 | 20.00 | 878.2 | 83.44 | 0.151 |
| 239-AL1/39-ST1A | FA 150 26/7 | 238.8 | 38.9 | 277.7 | 26 | 7 | 3.42 | 2.66 | 7.98 | 21.70 | 963.9 | 83.76 | 0.120 |
| 238-AL1/56-ST1A | FA 150 30/7 | 238.3 | 55.6 | 293.9 | 30 | 7 | 3.18 | 3.18 | 9.54 | 22.30 | 1,093.4 | 100.47 | 0.121 |
| 293-AL1/48-ST1A | FA 185 26/7 | 293.3 | 47.8 | 341.2 | 26 | 7 | 3.79 | 2.95 | 8.85 | 24.00 | 1,184.3 | 101.47 | 0.098 |
| 294-AL1/69-ST1A | FA 185 30/7 | 293.6 | 68.5 | 362.1 | 30 | 7 | 3.53 | 3.53 | 10.60 | 24.70 | 1,347.3 | 122.33 | 0.098 |
| 381-AL1/62-ST1A | FA 240 26/7 | 381.1 | 62.1 | 443.2 | 26 | 7 | 4.32 | 3.36 | 10.10 | 27.40 | 1,537.9 | 129.25 | 0.075 |
| 381-AL1/87-ST1A | FA 240 30/19 | 380.8 | 86.7 | 467.4 | 30 | 19 | 4.02 | 2.41 | 12.10 | 28.10 | 1,733.6 | 159.73 | 0.076 |
| 382-AL1/49-ST1A | FA 240 54/7 | 381.7 | 49.5 | 431.2 | 54 | 7 | 3.00 | 3.00 | 9.00 | 27.00 | 1,442.5 | 121.30 | 0.075 |
| 402-AL1/52-ST1A | FA 253 GONDOR | 402.3 | 52.2 | 454.5 | 54 | 7 | 3.08 | 3.08 | 9.24 | 27.70 | 1,520.5 | 123.75 | 0.071 |
| 476-AL1/78-ST1A | FA 300 26/7 | 476.4 | 77.7 | 554.1 | 26 | 7 | 4.83 | 3.76 | 11.30 | 30.60 | 1,923.6 | 161.72 | 0.060 |
| 477-AL1/109-ST1A | FA 300 30/19 | 477.1 | 108.8 | 585.9 | 30 | 19 | 4.50 | 2.70 | 13.50 | 31.50 | 2,173.7 | 200.36 | 0.060 |
| 476-AL1/62-ST1A | FA 300 54/7 | 476.0 | 61.7 | 537.7 | 54 | 7 | 3.35 | 3.35 | 10.10 | 30.20 | 1,798.8 | 146.40 | 0.060 |
| 525-AL1/68-ST1A | FA 329 CURLEW | 525.5 | 68.1 | 593.6 | 54 | 7 | 3.52 | 3.52 | 10.60 | 31.70 | 1,986.0 | 159.01 | 0.055 |
| 565-AL1/72-ST1A | FA 354 FINCH | 565.0 | 71.6 | 636.6 | 54 | 19 | 3.65 | 2.19 | 11.00 | 32.90 | 2,123.0 | 174.14 | 0.051 |
| 606-AL1/77-ST1A | FA 380 GRACKLE | 606.0 | 76.9 | 682.9 | 54 | 19 | 3.78 | 2.27 | 11.40 | 34.00 | 2,278.0 | 184.62 | 0.047 |
| 645-AL1/82-ST1A | FA 405 PHEASANT | 645.1 | 81.7 | 726.8 | 54 | 19 | 3.90 | 2.34 | 11.70 | 35.10 | 2,423.8 | 196.36 | 0.044 |
| 766-AL1/97-ST1A | FA 481 PARROT | 766.1 | 97.0 | 863.1 | 54 | 19 | 4.25 | 2.55 | 12.80 | 38.30 | 2,878.3 | 233.19 | 0.037 |
| 806-AL1/102-ST1A | FA 506 FALCON | 806.2 | 102.4 | 908.7 | 54 | 19 | 4.36 | 2.62 | 13.10 | 39.30 | 3,031.7 | 245.77 | 0.035 |
| 1223-AL1/307-ST1A | FA 770 | 1,222.7 | 306.9 | 1,529.7 | 72 | 37 | 4.65 | 3.25 | 22.80 | 50.70 | 5,796.3 | 533.27 | 0.023 |
| Code | New Code | Areas | No Of Wires | Wire Diameter | Diameter | Mass Per Unit Lenght | Rated Strength | DC Resistance | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aluminium | Steel | Total | Aluminium | Steel | Core | Cond. | |||||||
| mm2 | mm2 | mm2 | Al | Steel | mm | mm | mm | mm | kg/km | kN | Ω/km | ||
| 606-AL1/77-ST5E | GRACKLE SP | 606 | 76,9 | 682,9 | 54 | 19 | 3,78 | 2,27 | 11,4 | 34 | 2278 | 206,15 | 0,0477 |
| 766-AL1/97-ST5E | PARROT SP | 766,1 | 97 | 863,1 | 54 | 19 | 4,25 | 2,55 | 12,8 | 38,3 | 2.878,3 | 255,51 | 0,0377 |
| Code | New Code | Areas | No Of Wires | Wire Diameter | Diameter | Mass Per Unit Lenght | Rated Strength | DC Resistance | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aluminium | Steel | Total | Aluminium | Steel | Core | Cond. | |||||||
| mm2 | mm2 | mm2 | Al | Steel | mm | mm | mm | mm | kg/km | kN | Ω/km | ||
| 96-AL3/86-ST5E | GOLL | 96,4 | 86,0 | 182,4 | 16 | 19 | 2,77 | 2,40 | 12,00 | 17,50 | 941,30 | 146,20 | 0,3462 |
| 96-AL3/102-ST5E | GONDUL | 96,3 | 101,7 | 198,0 | 18 | 19 | 2,61 | 2,61 | 13,10 | 18,30 | 1.064,40 | 167,68 | 0,3469 |
| 114-AL3/102-ST5E | TRUD | 113,9 | 101,7 | 215,5 | 16 | 19 | 3,01 | 2,61 | 13,10 | 19,10 | 1.112,80 | 172,85 | 0,2932 |
| 127-AL3/134-ST5E | SVEID | 127,2 | 134,3 | 261,5 | 18 | 19 | 3,00 | 3,00 | 15,00 | 21,00 | 1.406,30 | 221,53 | 0,2626 |
| 202-AL3/211-ST5E | TRIMA | 202,0 | 210,6 | 412,6 | 18 | 37 | 3,78 | 2,69 * | 18,90 | 26,50 | 2.216,30 | 348,08 | 0,1654 |
| 703-AL3/89-ST5E | LUNDE | 702,5 | 88,8 | 791,4 | 54 | 19 | 4,07 | 2,44 | 12,20 | 36,60 | 2.636,40 | 328,96 | 0,0473 |
| 886-AL3/112-ST5E | LOMVI | 885,8 | 112,0 | 997,8 | 54 | 19 | 4,57 | 2,74 | 13,70 | 41,10 | 3.324,10 | 414,78 | 0,0376 |
| 1683-AL3/211-ST5E | TEIST | 1.683,30 | 210,6 | 1893,9 | 150 | 37 | 3,78 | 2,69 * | 18,90 | 56,70 | 6.305,50 | 785,07 | 0,0198 |
