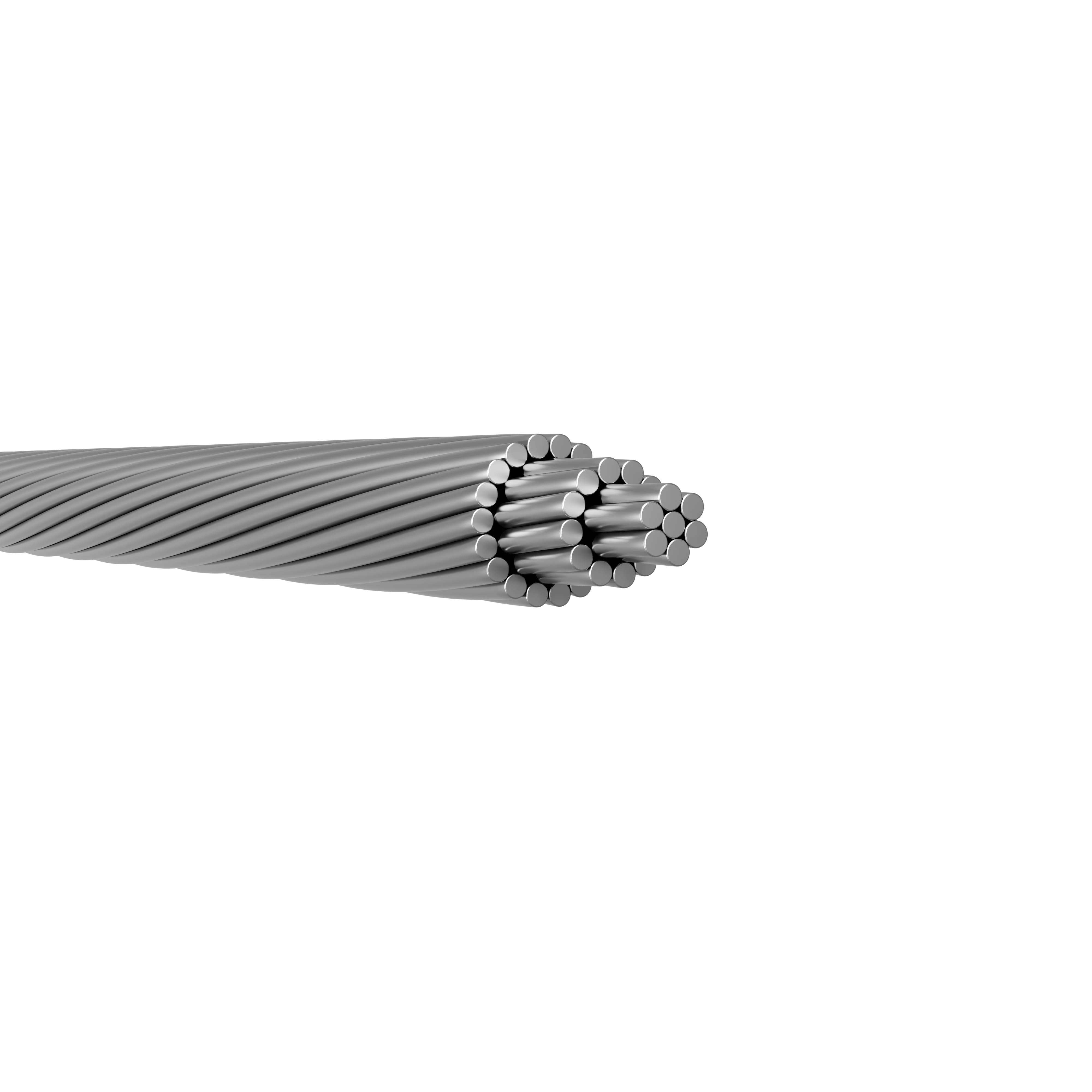

EN 50182
Standart: ACSR ALUMINUM CONDUCTOR STEEL REINFORCED
- <p>Characteristics of aluminium conductors steel reinforced used in Sweden - Type AL1/ST1A</p>
| Type AL1/ST1A | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code | New Code | Areas | No Of Wires | Wire Diameter | Diameter | Per Unit Lenght | Rated Strength | DC Resistance | |||||
| Aluminium | Steel | Total | Aluminium | Steel | Core | Cond. | |||||||
| mm2 | mm2 | mm2 | Al | Steel | mm | mm | mm | mm | kg/km | kN | Ω/km | ||
| 54-AL1/9-ST1A | RAVEN | 53.5 | 8.92 | 62.4 | 6 | 1 | 3.37 | 3.37 | 3.37 | 10.11 | 216.1 | 18.64 | 0.5355 |
| 85-AL1/14-ST1A | PIGEON | 85.1 | 14.2 | 99.3 | 6 | 1 | 4.25 | 4.25 | 4.25 | 12.75 | 343.6 | 29.22 | 0.3367 |
| 135-AL1/22-ST1A | PARTRIDGE | 134.9 | 22.0 | 156.9 | 26 | 7 | 2.57 | 2.0 | 6.0 | 16.3 | 544.5 | 48.66 | 0.2141 |
| 201-AL1/33-ST1A | IBIS | 201.3 | 32.7 | 234.1 | 26 | 7 | 3.14 | 2.44 | 7.32 | 19.9 | 812.1 | 70.53 | 0.1434 |
| 283-AL1/146-ST1A | DOVE | 282.6 | 45.9 | 328.5 | 26 | 7 | 3.72 | 2.89 | 8.67 | 23.6 | 1,139.6 | 97.56 | 0.1022 |
| 402-AL1/52-ST1A | CONDOR | 402.3 | 52.2 | 454.5 | 54 | 7 | 3.08 | 3.08 | 9.24 | 27.7 | 1,520.5 | 123.75 | 0.0719 |
| 525-AL1/68-ST1A | CURLEW | 525.5 | 68.1 | 593.6 | 54 | 7 | 3.52 | 3.52 | 10.6 | 31.7 | 1,986.0 | 159.01 | 0.0550 |
| 685-AL1/89-ST1A | SKATA | 685.4 | 88.8 | 774.2 | 54 | 7 | 4.02 | 4.02 | 12.1 | 35.2 | 2,590.2 | 207.39 | 0.0422 |
| 806-AL1/102-ST1A | FALCON | 806.2 | 102.4 | 908.7 | 54 | 19 | 4.36 | 2.62 | 13.1 | 39.3 | 3,031.7 | 245.77 | 0.0358 |
| 563-AL1/29-ST1A | MORKULLA | 562.7 | 29.3 | 592.0 | 42 | 7 | 4.13 | 2.31 | 6.93 | 31.7 | 1,783.7 | 123.47 | 0.0513 |
| 735-AL1/38-ST1A | RIPA | 734.9 | 38.0 | 772.9 | 42 | 7 | 4.72 | 2.63 | 7.89 | 35.2 | 2,327.5 | 160.93 | 0.0393 |
| 865-AL1/44-ST1A | ORRE | 864.7 | 44.0 | 908.8 | 42 | 7 | 5.12 | 2.83 | 8.49 | 39.2 | 2,733.1 | 188.55 | 0.0334 |
| 89-AL1/52-ST1A | DOTTEREL | 89.4 | 52.2 | 141.6 | 12 | 7 | 3.08 | 3.08 | 9.24 | 15.4 | 654.8 | 72.12 | 0.3230 |
| 117-AL1/68-ST1A | ODEN | 116.8 | 68.1 | 184.9 | 12 | 7 | 3.52 | 3.52 | 10.6 | 17.6 | 855.2 | 93.62 | 0.2473 |
| 152-AL1/69-ST1A | ATLE | 152.3 | 88.8 | 241.2 | 12 | 7 | 4.02 | 4.02 | 12.1 | 20.1 | 1,115.4 | 122.10 | 0.1896 |
| 251-AL1/65-ST1A | YMER | 251.0 | 64.7 | 315.6 | 32 | 7 | 3.16 | 3.43 | 10.3 | 22.9 | 1,199.8 | 112.56 | 0.1152 |
